整機采用一體化設計，采用PLC、光電、觸摸屏等高質量元件，系統操作、調整方便，人機界面友好，在觸摸屏上基本可完成所有操作，主要人機操作界面如下。
1、觸摸屏監控主畫面
當點擊手動按鍵時進入手動畫面
點擊自動按鍵時進入自動畫面
點擊參數按鍵時進入?yún)?shù)畫面

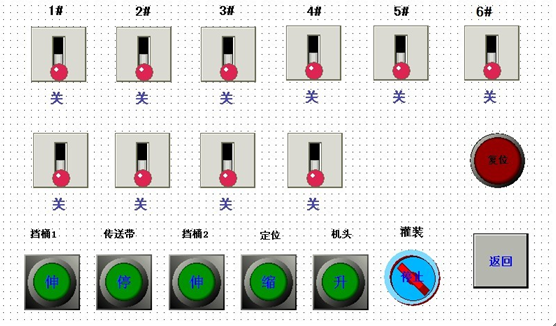

2、手動畫面如下
點擊1—10＃鍵可分別控制10個灌裝頭
點擊“傳送帶”按鈕可控制傳送帶起停
點擊“機頭”按鍵控制機頭升降
點擊“定位”按鈕可控制夾瓶動作
點擊“擋桶1，2”可控制前后擋桶動作
點擊“灌裝”可以執行夾瓶、下潛、灌裝、上升、松瓶的整套動作
點擊“復位”以上所有操作全部回復原始狀態
點擊“返回”回到監控畫面

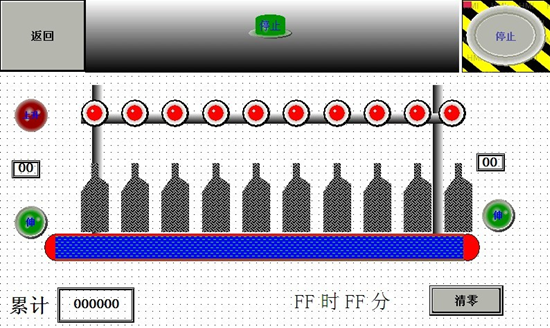

3、自動畫面
按“灌裝啟動”按鈕進入自動狀態，只需將桶放到輸送線上
自動下潛、灌裝、升級頭、輸送，當光電開關感光4次后進入
第2次循環
按“返回”鍵時回到主歡迎畫面

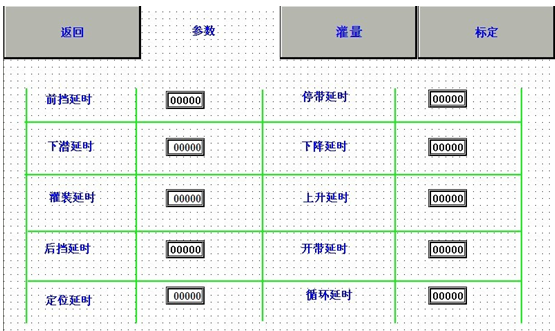

4、參數畫面
“下潛延時”輸送線停后到下潛之間的時間
“前擋延時”進瓶結束后到關前擋之間的時間
“上升延時”灌裝完后與升降汽缸上升之間的延時
“開帶延時”升起機頭到輸送帶開起之間的延時
“停帶延時”數瓶光電計數4次后到停傳送帶之間的時間
“下降延時”下潛開始到灌裝的時間
“灌裝延時”灌裝完成到升灌裝頭的時間
“上升延時”松瓶口到開后檔的時間
“后檔延時”出瓶完成到關后檔的時間
如有不明白之處可以隨時點擊延時名稱查看該延時說明
